SR6LEG 1296,8050 MHz JO81CE

Nowy Beacon SR6LEG

W Legnicy Dawid SQ6EMM wraz z kolegami uruchomili nowy Beacon pracujący na częstotliwości 1296,8050 MHz z lokatora JO81CE, poniżej trochę informacji od Dawida:

Beacon ma kilka ciekawych rozwiązań nowatorskich w SP.

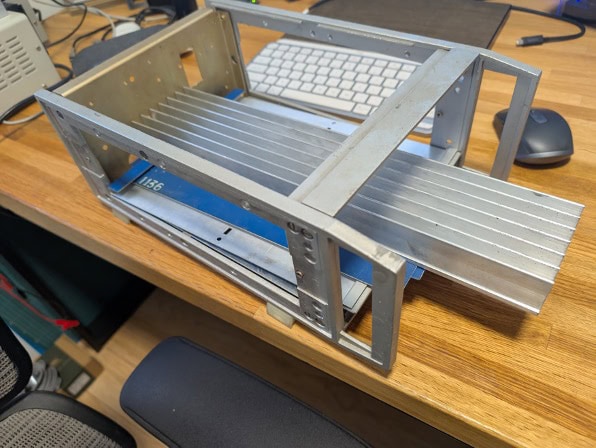

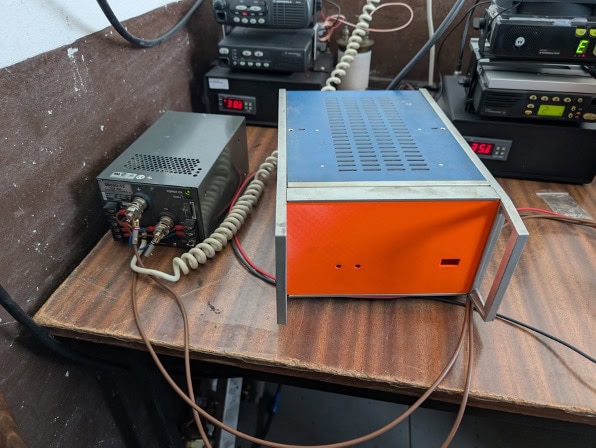

Został zainstalowany w Legnicy w Klubie SP6PLH i stanowi wzorzec częstotliwości w paśmie 23cm.

Dla zainteresowanych odbiorem – jednak bez własnych odbiorników – beacon jest cały czas odbierany przez SDR zainstalowany we Wrocławiu w Klubie SP6PWT, odbierać można pod adresem: https://sp6pwt.club/

Trwają też prace nad tym aby SDR (openwebrx) dekodował emisję JT4G nadawaną przez beacon.

Jak działa beacon?

Beacon jest sterowany za pomocą czasu odczytywanego z GPS, który jednocześnie jest wzorcem częstotliwości.

Program (wgrany do Arduino) czeka na parzystą minutę (00,02,04,…) i rozpoczyna nadawanie telegrafii emisją F1A uzupełnioną nośną do końca minuty.

Następnie w nieparzystej minucie (01,03,05,…) rozpoczyna nadawanie emisją JT4G także uzupełnioną nośną do końca minuty.

Jeżeli beacon nie będzie w stanie zidentyfikować czasu z GPSDO, będzie nadawał swój znacznik emisją F1A, litery VVVV oraz nośną. Brak JT4G lub odbiór serii VVVV oznacza, że beacon utracił informacje o czasie (i prawdopodobnie stabilizację częstotliwości).

Podstawowe dane beacona

QTH	JO81CE
ASL	120m
AGL	35m
Moc pobierana	12 VDC / 1.5A = ~18W
Numer pozwolenia	DC.WML.5101.1840.2025.3

Częstotliwość [kHz]	USB dial [kHz]	EIRP [W]	Antenna
1 296 805.0	1 296 804.2	80	slotted waveguide 2×10

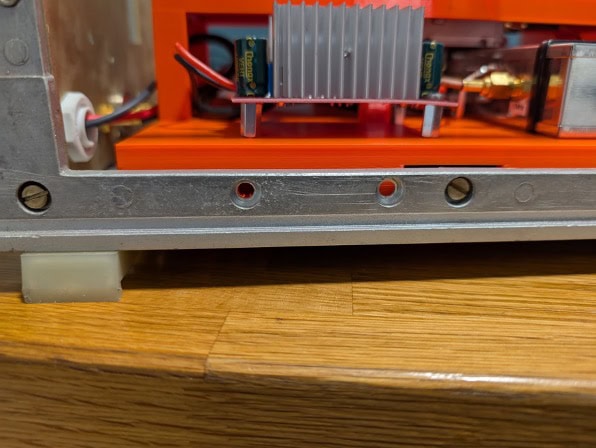

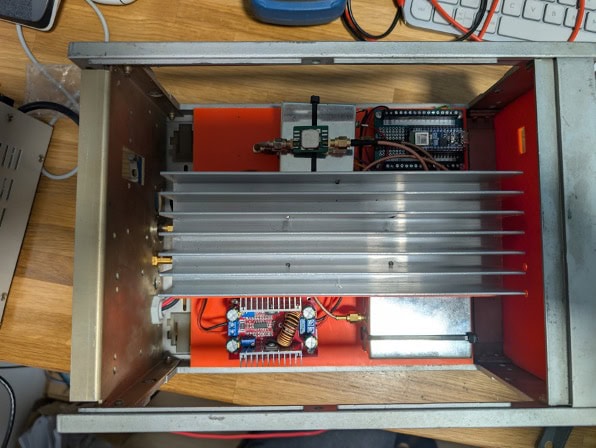

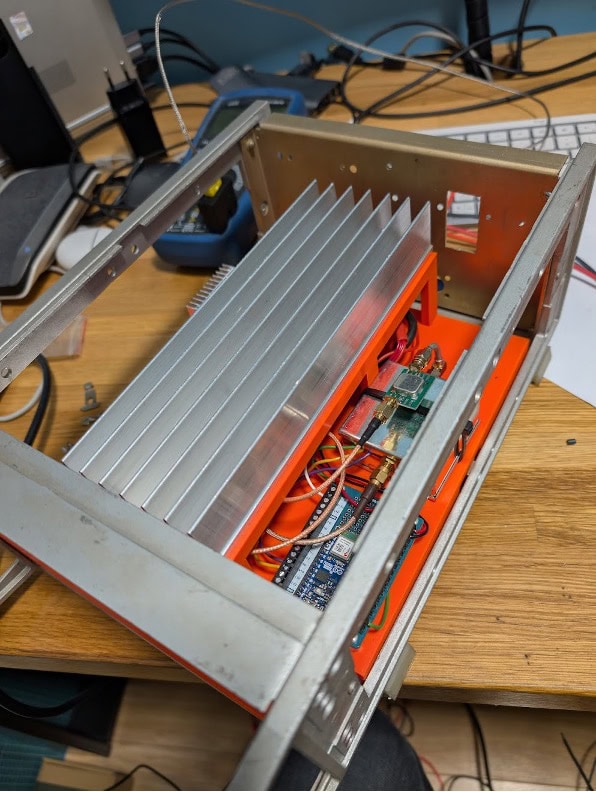

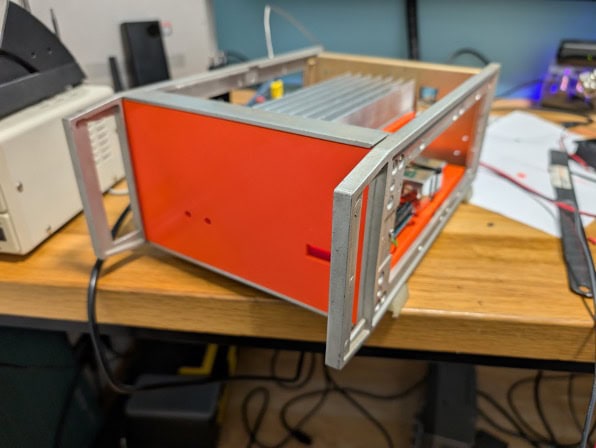

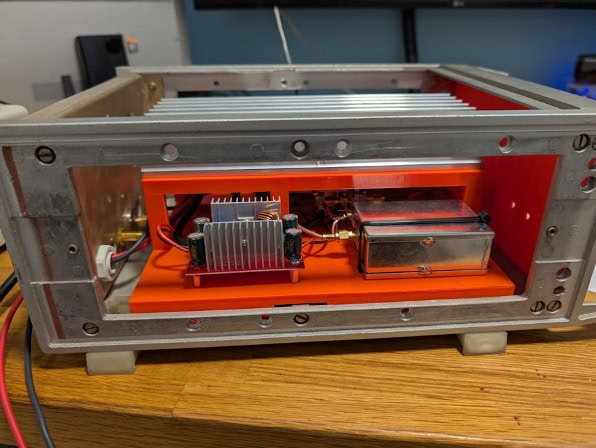

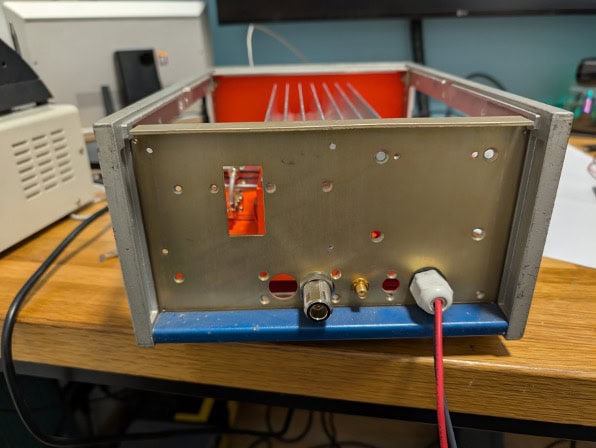

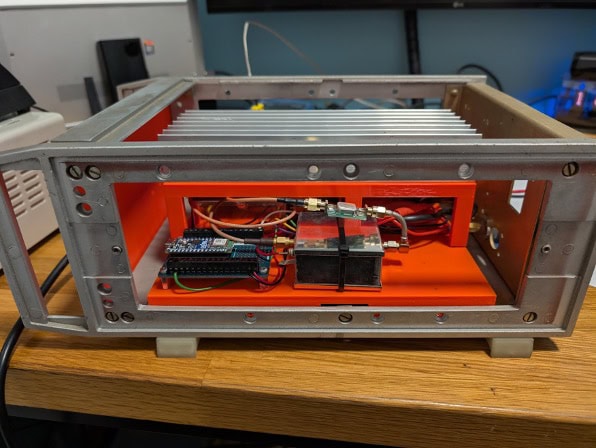

Szczegóły techniczne

Synteza PLL oparta o ADF4157 z VCO 1.2 GHz sterowana przez SPI
Filtr pasmowy – oparty o moduły LFCN i HFCN firmy minikits
Wzmacniacz – 15W max
Antena slotted waveguide 2×10

Serdeczne podziękowania dla wszystkich osób zaangażowanych w konstrukcję beacona, anten, układów pobocznych, konsultacje, testy i tematy formalne, kolejność przypadkowa:

Mariusz SP6RGV (sk)
Tomek SQ6QV
Jan SP5BIN
Mariusz SQ6OQB i członkowie Klubu SP6PLH

Linki z materiałami

Jak odbierać:
https://www.hamqth.com/SR6LEG

Link do biblioteki Arduino do obsługi syntezy ADF4157:
https://github.com/sq6emm/adf4157

Link do programu beacona na Arduino:
https://github.com/sq6emm/MGMBeacon/

Galeria zdjęć:

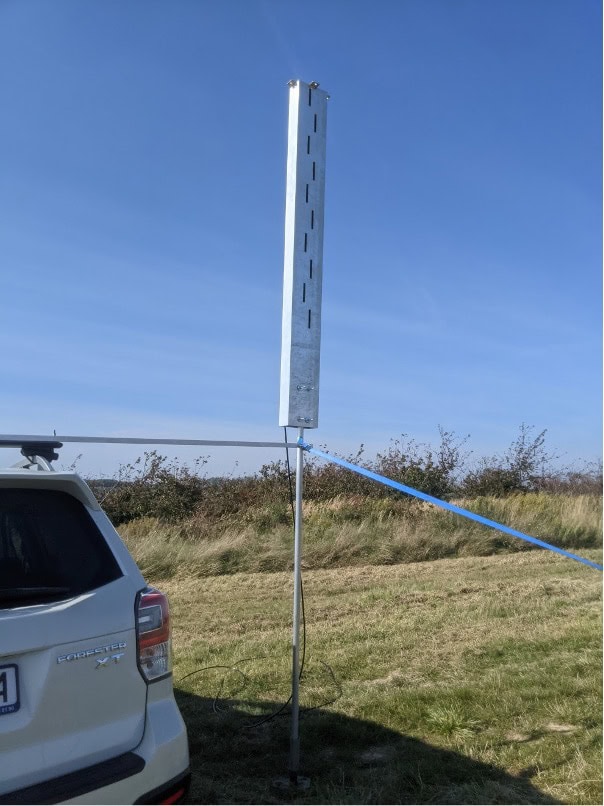

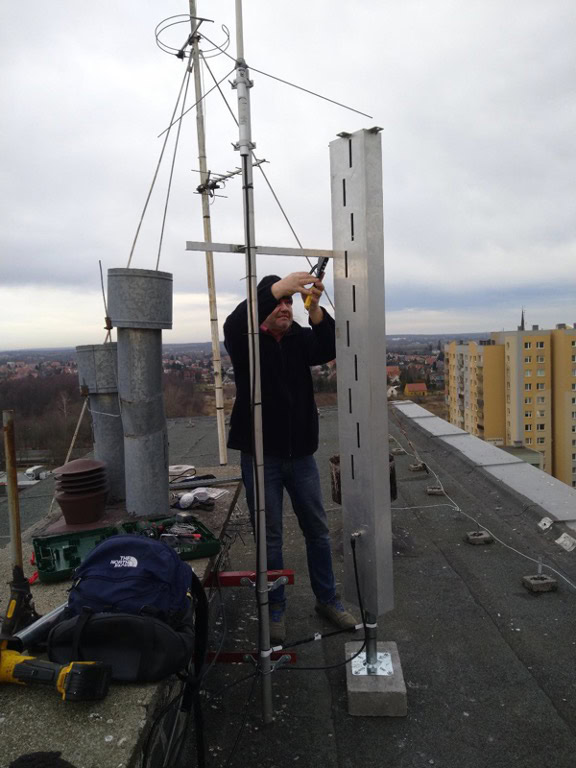

: Antena beacona wiele lat przed instalacją w Legnicy, tutaj w trakcie testów na Wzgórzach Trzebnickich (taka sama antena odbiera pasmo 23cm w odbiorniku SDR w klubie SP6PWT)
