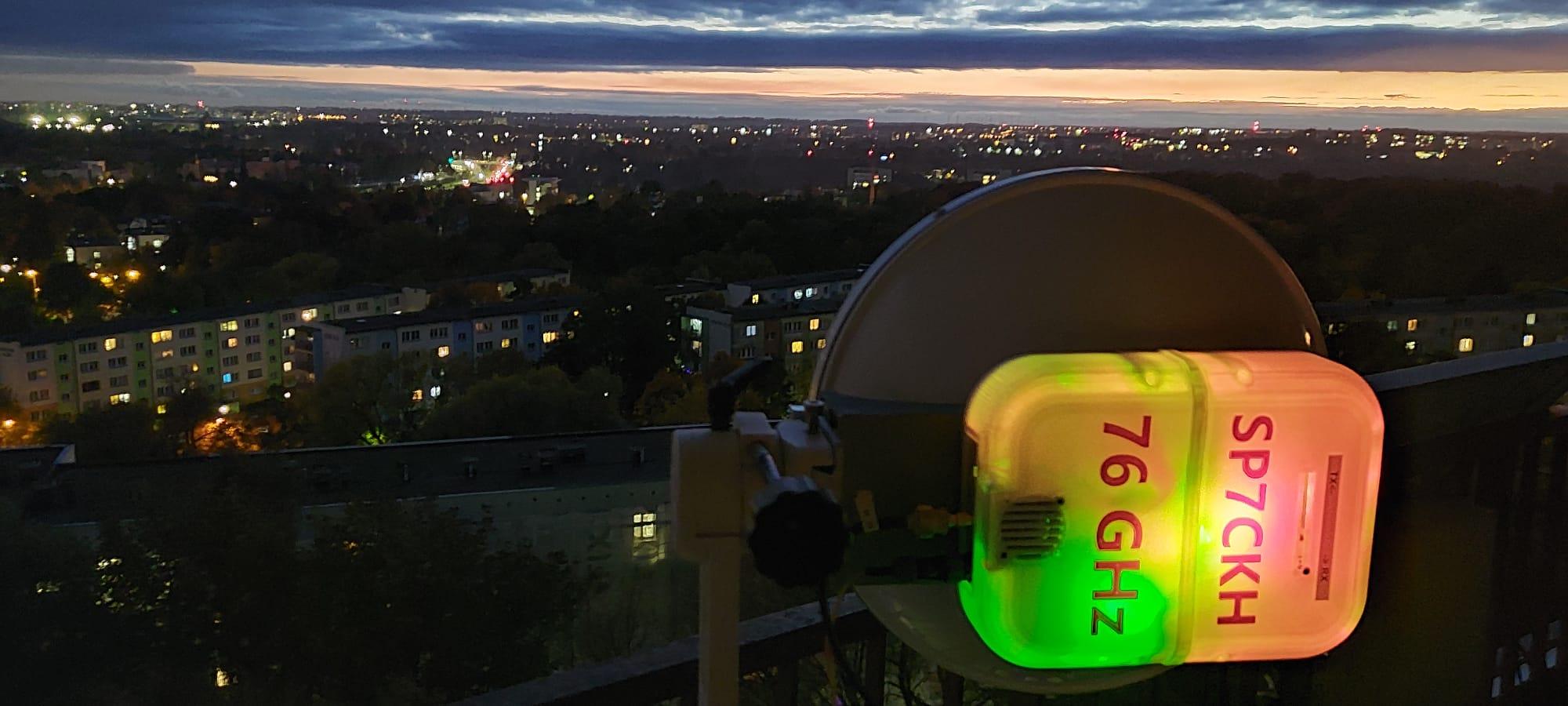

W Zieleńcu klub SP0KKM zaprezentował transwerter 76GHz w oparciu o moduły radiolinii Ericsson Mini-link 6352 80/21L
Jest to przełom z dwóch powodów…liczba urządzeń na to pasmo w Polsce znacznie wzrosła, ale także dlatego, że te urządzenia maja znacznie lepsze parametry niż te do tej pory zbudowane i używane w tym paśmie.

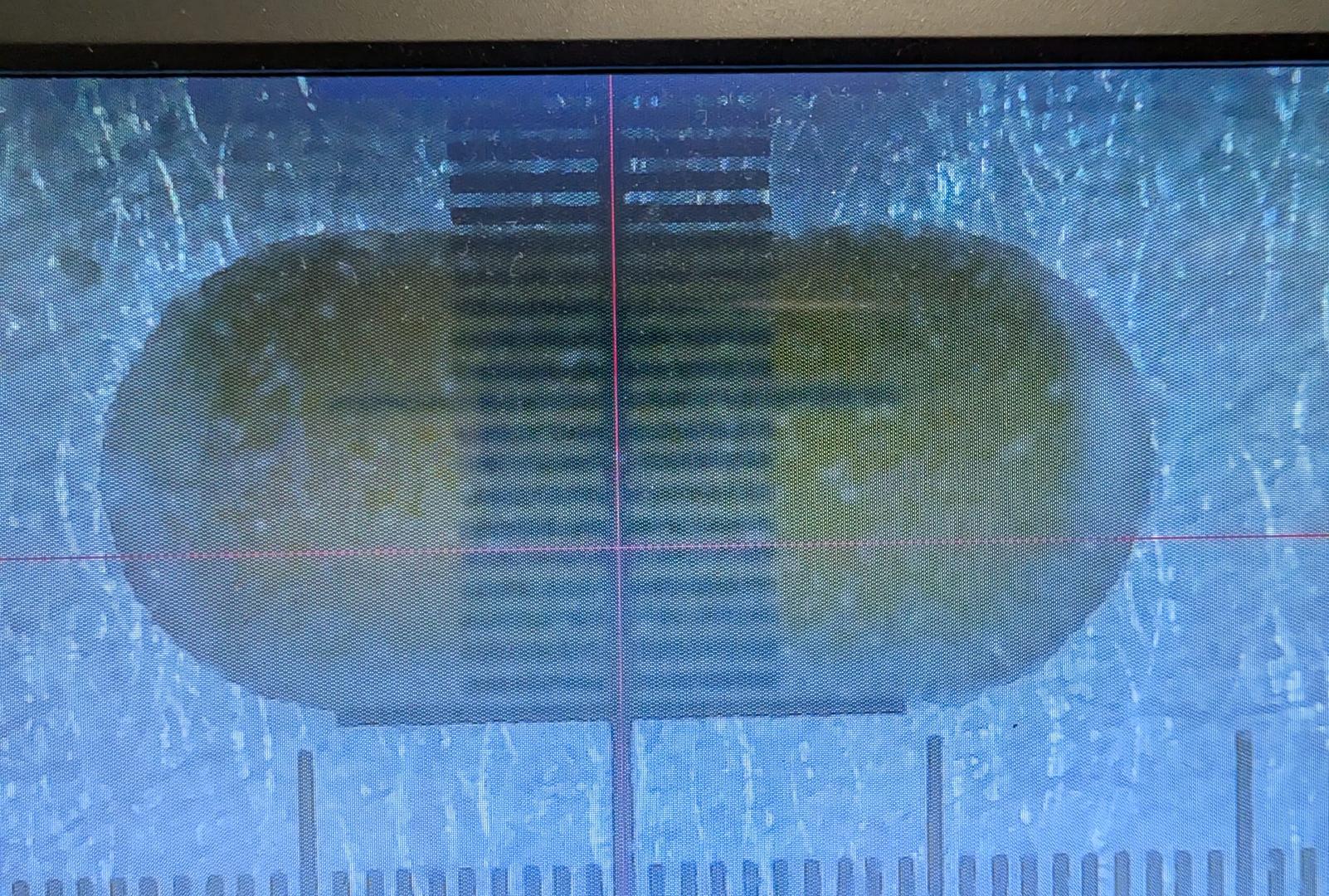

Nie ma fabrycznych amatorskich urządzeń na to pasmo i każde z nich to osobna i unikalna konstrukcja. Wykorzystanie gotowych modułów z radiolinii umożliwiło uzyskanie doskonałych parametrów. Konstrukcja do użytku amatorskiego różni się od radiolinii o konieczność przełączania nadawanie/odbiór. Odbywa się to tutaj przez ręczne przesunięcie całego TRV i zamianę falowodu, który jest nad falowodem anteny. Tak wygląda ten falowód pod mikroskopem, ma tylko 1.5mm wysokości:
Od sierpnia Adam SP1TMT i Maciej SP1N regularnie robią coraz dłuższe łączności w tym paśmie.

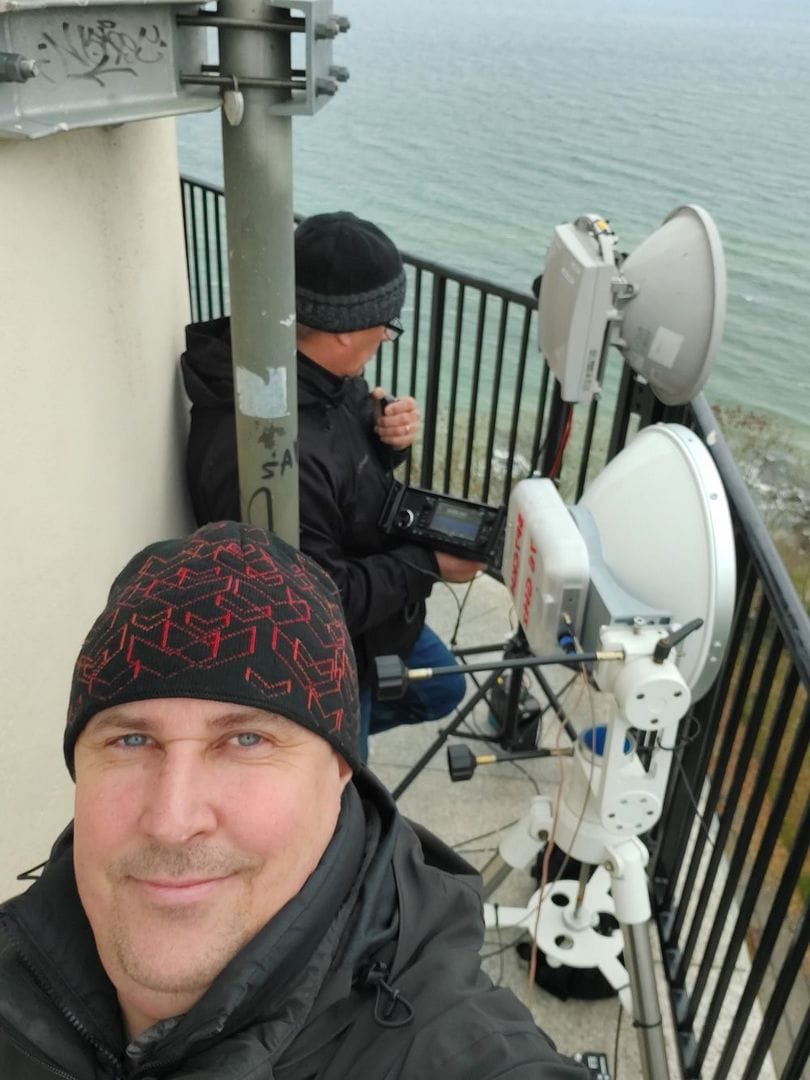

3 listopada umówili się z Jens’em DL7VTX na łączność na odległość 68 km – z latarni morskiej w Niechorzu. Pasma 24 i 76 GHz.
Po stronie niemieckiej lokalizacja też nie była przypadkowa. Nie ma tam latarni ale jest wzniesienie Streckelsberg (58m npm). Jest ono dla tej łączności niezbędne.

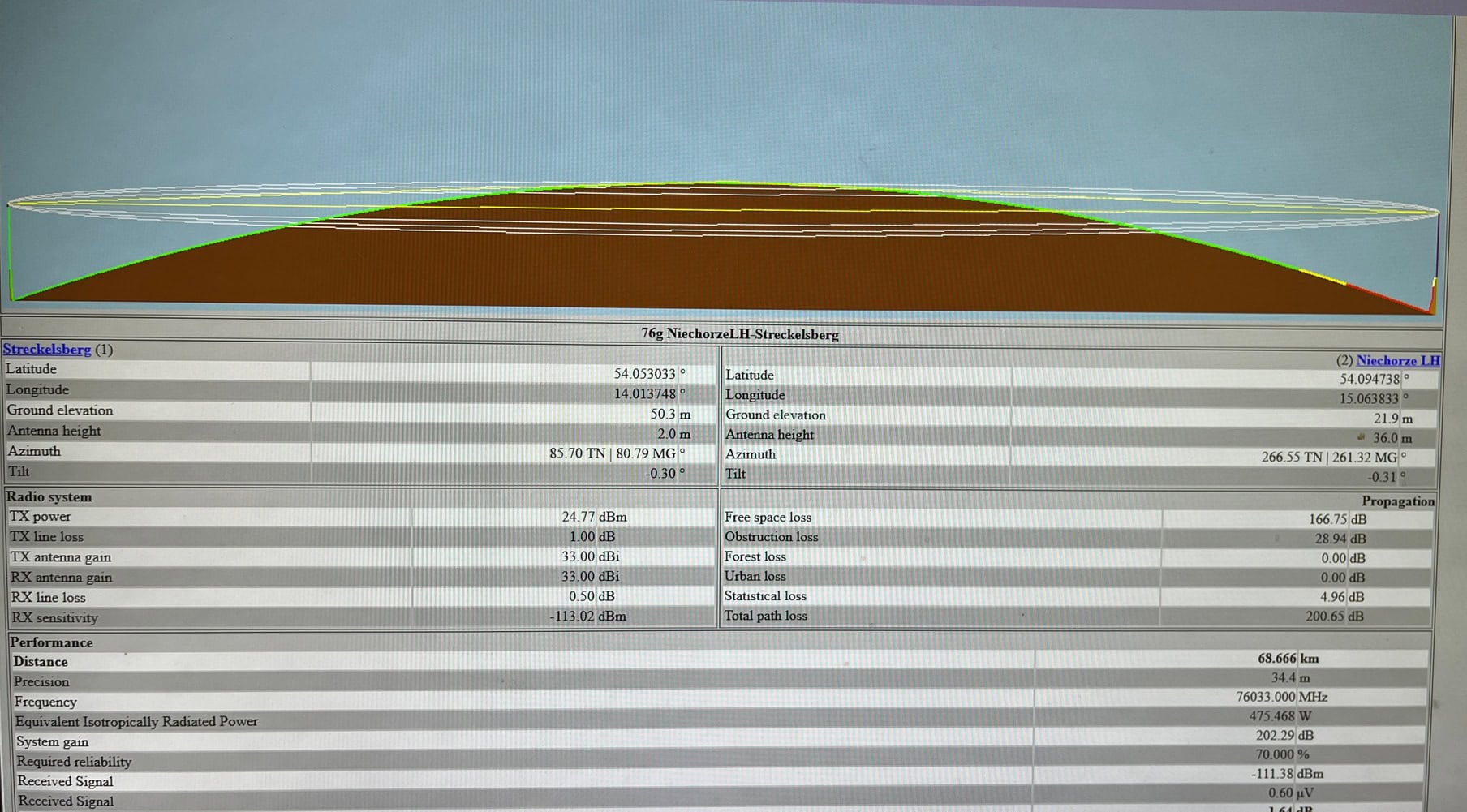

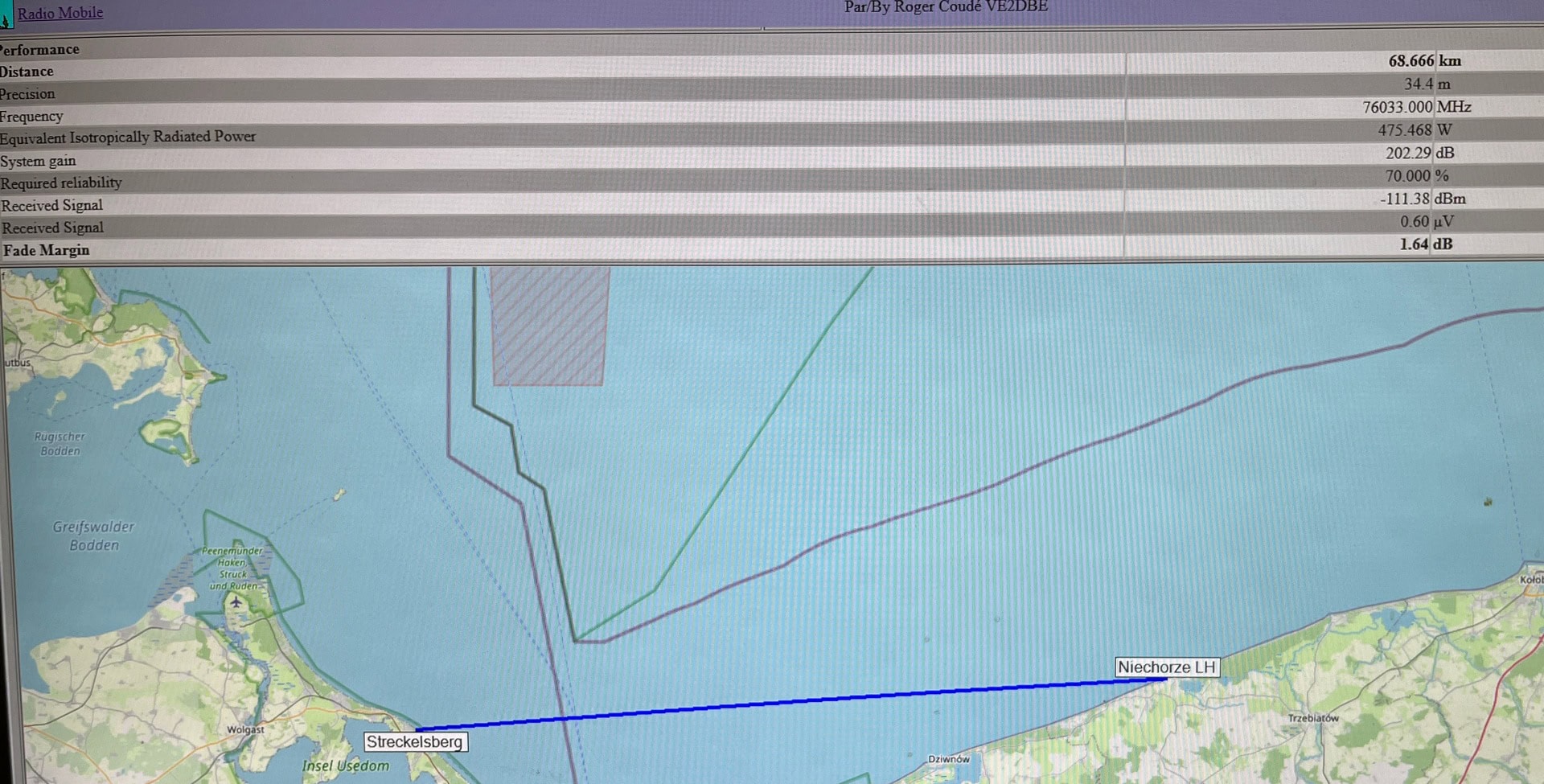

Na poniższym wykresie z symulacji doskonale jest uwidoczniona krzywizna Ziemi:

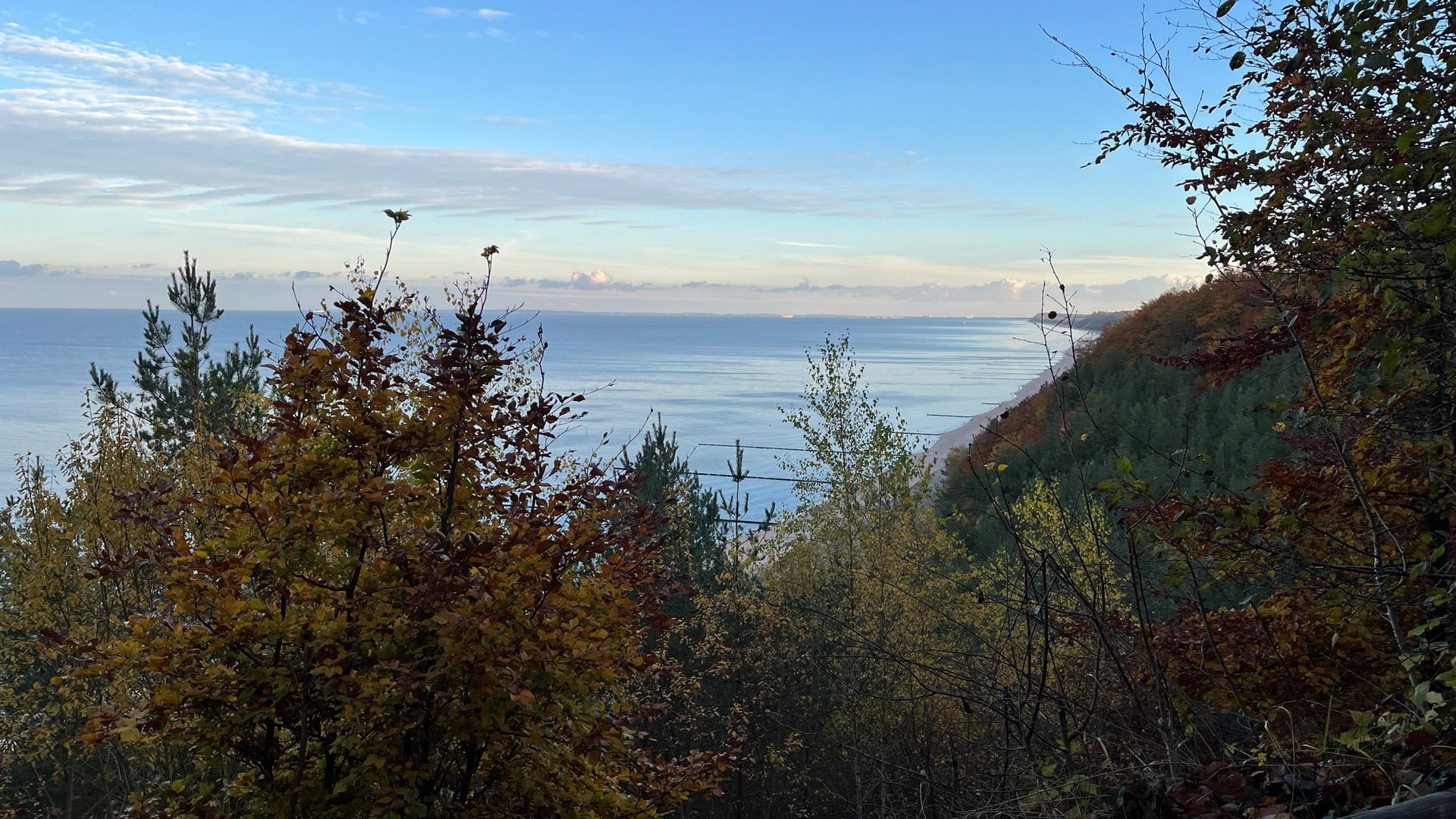

Widok z Streckelsberg
https://pk-ukf.pl/wp-content/uploads/2025/11/Streckelsberg.jpg
Założone 68km może się wydawać niewielką odległością, ale amatorskie rekordy dla tego pasma to obecnie:
– Polski 72km SP6RYL – OK1UFL/P z 2008r.
– Czech 141km OK1AIY/P OK1FPC/P z 2017r.
– Europy 224km DL2AM/P DJ5AP/P z 2011r.
– Świata 289km AD6IW KF6KVG z 2014r.
Jak możemy obejrzeć łączność na 68km nie stanowiła najmniejszego problemu, spodziewamy się nowych rekordów.
Te nasze ostatnie nadmorskie łączności smakują podwójnie, raz że jest to już niezły kawałek drogi dla pasma 4mm, a dwa że jest to w terenie nizinnym a w zasadzie można powiedzieć płaskim (w sensie bez przeszkód terenowych). W sumie byłem nastawiony sceptycznie do tych prób ale wypadły one nadzwyczaj optymistycznie, co zaskutkowało dalszymi planami na pobicie dotychczas uzyskanego rekordu.
Maciej SP1N
